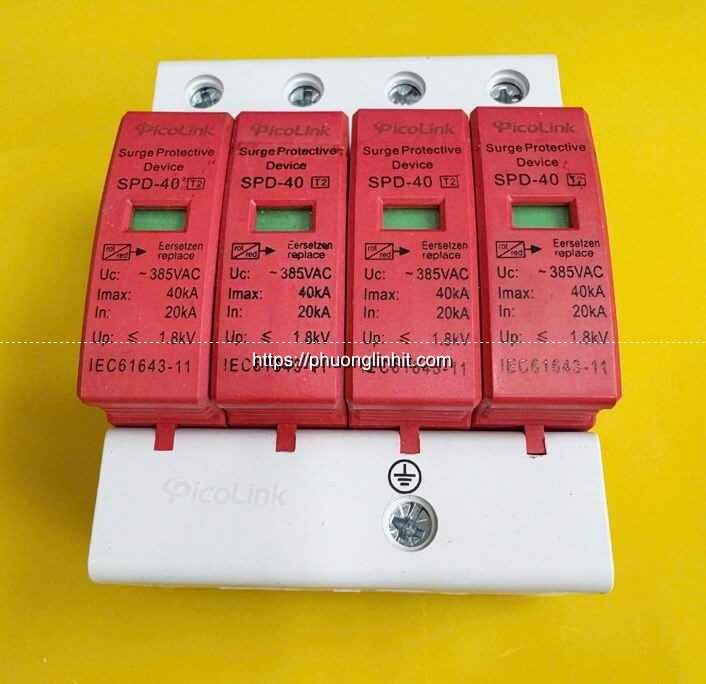

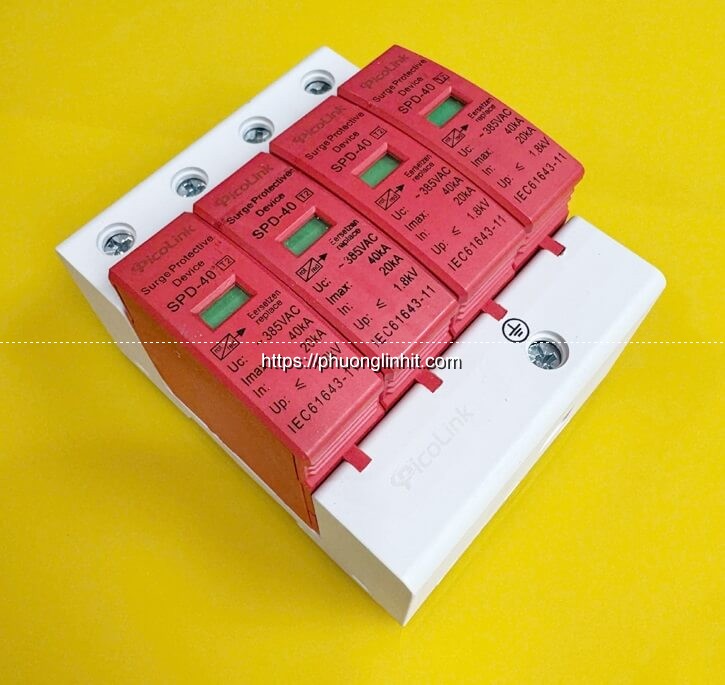

Thiết bị chống sét lan truyền SPD Type 2 (Class II) 3 pha AC 4P 40kA/pha, hãng Picolink PL-CS4P-40

Thiết bị chống sét lan truyền dòng điện AC 4P 40Ka, hãng Picolink PL-CS4P-40 là thiết bị dùng để bảo vệ các hệ thống điện xoay chiều 3 pha 4 cực khỏi các dòng xung sét lan truyền qua đường dây. Phù hợp cho nhà máy, nhà xưởng, các hệ thống điện 3 pha có trung tính.

Thiết bị chống sét Picolink PL-CS4P-40 là SPD (Surge Protection Device) dạng 4 cực (4P), được thiết kế để bảo vệ hệ thống điện 3 pha (380V AC) chống lại xung sét lan truyền với khả năng chịu dòng sét lên đến 40kA/pha (8/20µs).

Thông số kỹ thuật:

• Model: PL-CS4P-40
• Thương hiệu: Picolink
• Chuẩn chống sét: Type 2 (Class II)
• Dòng xung danh định (In): 20kA
• Dòng xung tối đa (Imax): 40kA
• Số cực: 4P (L1, L2, L3, N – PE)
• Điện áp danh định (Un): 400/230V – AC
• Điện áp làm việc tối đa (Uc): 275V – AC
• Màu sắc: Trắng/xanh
• Khả năng thay thế module: Có
• Chỉ báo trạng thái làm việc: Có

Ứng dụng:

• Bảo vệ thiết bị điện trong nhà xưởng, trung tâm dữ liệu, tủ điện tổng
• Hệ thống điện 3 pha 4 dây (có trung tính)
  ✔ Bảo vệ tủ điện tổng, tủ phân phối 3 pha trong nhà máy, trạm biến áp, tòa nhà.
  ✔ Chống sét lan truyền từ đường nguồn AC 380V.
  ✔ Phù hợp với hệ thống TT, TN-S, TN-C-S.

Lưu ý khi lắp đặt:

• Nên kết hợp với thiết bị cắt sơ cấp (CB, MCB) để bảo vệ quá dòng.
• Đấu nối đúng theo sơ đồ (L1, L2, L3, N) và tiếp địa tốt (dây PE ≤ 10Ω).
• Kiểm tra định kỳ đèn báo để đảm bảo thiết bị còn hoạt động.
• Cần kết nối tiếp đất đúng kỹ thuật, đảm bảo độ dẫn điện tốt
• Sử dụng sản phẩm chính hãng và lắp đặt đúng quy trình kỹ thuật

* Thiết bị cắt lọc sét của chúng tôi được sử dụng nhằm mục đích cắt giảm biên độ xung sét, đồng thời giảm tốc độ biến thiên dòng và áp của sét.

* Cấu tạo 3 cấp CẮT – LỌC –CẮT

* – Cắt sét sơ cấp: Triệt tiêu năng lượng xung sét, tia sét qua cấp này sẽ giảm điện ấp còn trên dưới 1kV.

* – Lọc thông thấp: Có tác dụng tiếp tục làm suy giảm các điện áp đột biến đã được cắt ở sơ cấp. Cấp lọc này được thiết kế làm suy giảm nhiễu của dây – dây và dây – đất.

* – Cắt sét thứ cấp: Cắt các điện áp cao còn dư lại sau khi đã qua hai cấp bảo vệ trên, đảm bảo độ an toàn tối đa cho các thiết bị cần được bảo vệ.

* Triệt tiêu điện áp xuống dưới 200V.

* – Được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ, đáp ứng các tiêu chuẩn ngành chống sét nói riêng và ngành điện nói chung.

* – Có khả năng cắt dòng xung sét cao

* – Có khả năng cắt đa xung.

* – Có khả năng phân biệt xung sét và quá áp của điện lưới

* – Có kích thước nhỏ gọn và vỏ bằng kim loại bọc kín an toàn cho người sử dụng và các thiết bị xung quanh.
