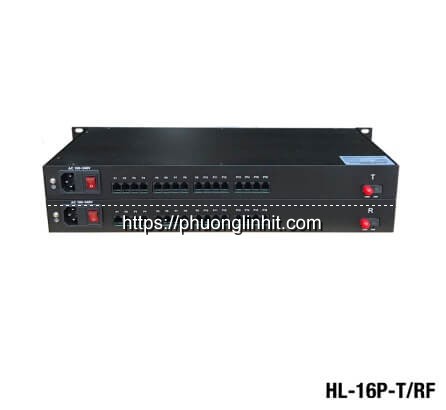

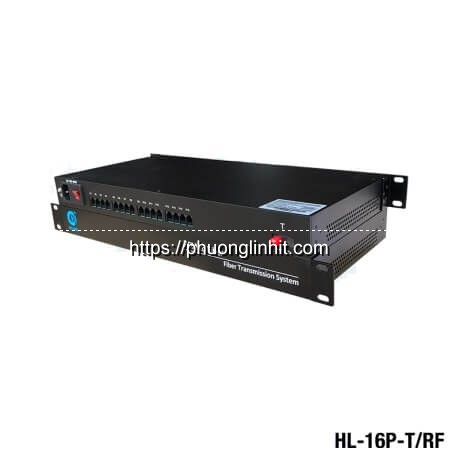

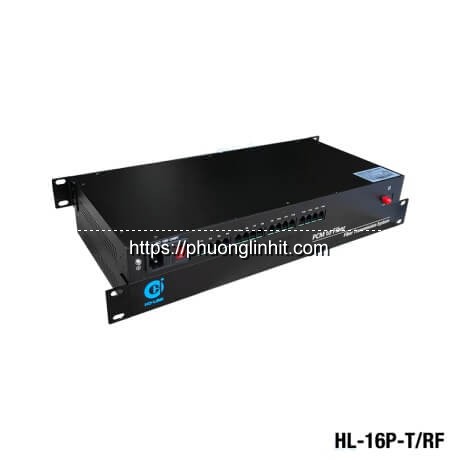

Bộ chuyển đổi quang sang điện thoại 16 kênh dài 20Km HL-16P-TRF

Hãng: HO_LINK

Model: HL-16P-TRF

Liên Hệ

Còn hàng

Bảo hành:

| Chính sách bảo hành

Sản phẩm tham khảo

Miễn phí giao hàng và thu tiền với bán kính 3km cho đơn hàng từ 500K trở lên, đơn dưới 500K + phí Ship 10K đến 35K. Giá đã rẻ – mua số lượng còn rẻ hơn, cam kết hàng mới 100%.

Quý khách được xem hàng đúng, đủ mới thanh toán; chuyển khoản trước phí vận chuyển nếu có.

Nhận hàng ngay sau khi chốt đơn từ 10 – 60 phút (Nội Thành HN) Ship COD toàn Quốc.

Bộ chuyển đổi quang thoại 16 kênh hay còn gọi là bộ chuyển đổi quang sang RJ11 16 kênh HL-16P-TRF, hỗ trợ truyền tín hiệu RJ11 qua 1 sợi cáp quang khoảng cách tối đa 20km.

  • Cổng kết nối: 16 cổng chuẩn RJ11
  • Cổng quang: 1 cổng quang FC (cổng tròn)
  • Khoảng cách kết nối: 0~2km qua cáp quang multi mode, 0~20km qua cáp quang single mode
  • Power: AC 100~240V
  • Hỗ trợ FXO / FXS điện thoại thông thường
  • Bộ chuyển đổi quang Telephone gồm 1 thiết bị truyền HL-16P-TF và 1 thiết bị nhận HL-16P-20RF

Bộ chuyển đổi quang thoại 16 kênh HL-16P-TRF là thiết bị hỗ trợ chuyển đổi 16 đường tín hiệu thoại qua cáp quang và ngược lại. Thiết bị hỗ trợ truyền 16 đường tín hiệu điện thoại qua cáp quang ở khoảng cách xa 0~20km với cáp quang single mode, 0~2km với cáp quang multi mode.

Đặc điêm bộ chuyển đổi quang thoại:

  • Thiết kế module, khả năng tích hợp cao, hiệu suất ổn định và đáng tin cậy
  • Cung cấp 16 đường line điện thoại đồng thời
  • Khả năng chống nhiễu
  • Thích hợp chạy với cáp single mode và multi mode
  • Hỗ trợ các kết nối mạng điểm-điểm, phân tầng và phân tán và SNR
  • Kết nối cổng quang FC (đầu tròn)

Ứng dụng

  • Lắp đặt cho hệ thống điện thoại ở khoảng cách xa, công trường, nhà máy, xí nghiệp
  • Đấu nối hệ thống điện thoại sau tổng đài,
  • Hệ thống giảng dạy đa phương tiện từ xa / giám sát khuôn viên trường, hệ thống hội nghị truyền hình
  • Điện thoại liên lạc nội bộ, cuộc gọi điện thoại, các ứng dụng liên quan

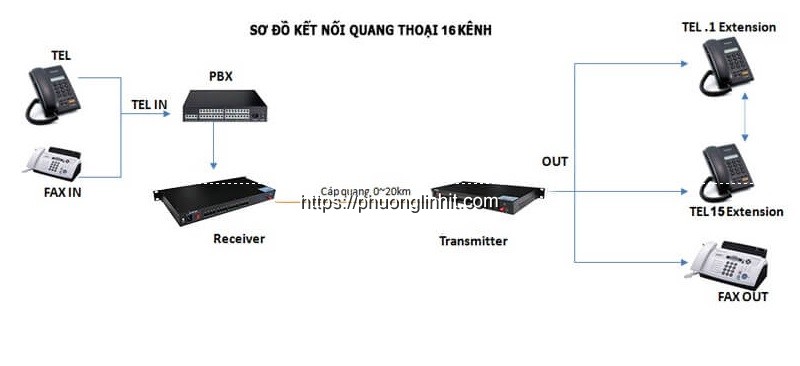

Sơ đồ kết nối bộ chuyển đổi quang thoại 16 kênh HL-16P-TRF

Thông số kỹ thuật

FX0 relay ( switch )
Serial no. Parameter Symbol Min value Typical value Max value Unit Remarks
1 Fluid flow voltage VR 30 120 VRMS ( 17-60 ) HZ
2 Ring to check the voltage 35 V
3 Frequency ring detection 17 60 Hz
4 2-wire AC impedance 200Ω+ 680Ω// 0.1uF Off-hook state
5 Return loss 20 40 db
6 Depth of parallelism 60 70 db
7 Common mode rejection ratio CMRR 60 70 db
8 Power supply rejection ratio PSRR 30 db
9 Idle channel noise NC 75 db
FXS user ( telephone )
Serial no. Parameter Symbol Min
value		 Typical value Max value Unit Remarks
1 Fluid flow voltage VR 150 VRMS
2 Ringing voltage Vring 75 90 V
Ringing frequency 17 60 Hz
3 Cutting fluid time 200 ms
4 2-wire AC impedance 200R + 680R // 0.1uF Can be adjusted to 600Ω
5 Return loss 20 40 db
6 Depth of parallelism 60 70 db
7 Common rate rejection ratio CMRR 60 70
8 Power supply rejection ratio PSRR
Vcc 30 db
Vbat 30 db
9 Idle channel noise NC 75 db
Telephone physical connector RJ11
Fiber index
Module type Single fiber ( standard )
Multi-mode is optional
Wavelength 1310nm 1550nm ( Option is based on device function )
Module rate 155Mbps/1.25Gbps ( Option is based on device function )
Power supply AC 100~240V
Dimensions 445*220*44.5mm
Material Aluminium ally
Tx power ＞-12db
Rx sensitivity ＞-24db
Fiber connector FC ( standard ) SC/ST/LC(optional)
Other index
Working temperature -20°C ~70°C
Storage temperature -40°C ~85°C
MTBF >100,000hours

Câu hỏi thường gặp

Câu hỏi 1: Khoảng cách kết nối của bộ chuyển đổi quang thoại 16 kênh HL-16P-T/RF là bao nhiêu?

– Sử dụng cổng quang chuẩn FC để kết nối với nhau, khoảng cách kết nối khi sử dụng cáp quang single mode lên tới 20km và 2km khi sử dụng cap quang multil mode.

Câu hỏi 2: Bộ chuyển đổi quang thoại HL-16P-T/RF sử dung cổng kết nối thoại nào?

– Sử dụng 16 cổng kết nối thoại RJ11 cho phép chuyển đổi 16 đường thoại cùng lúc.

Câu hỏi 3: Bộ chuyển đổi quang thoại HL-16P-T/RF sử dụng nguồn điện nào?

– Trong bộ thiết bị có đi kèm 2 dây nguồn giúp bạn cấp nguồn đầu vào AC 100-240V cho thiết bị.
